TEKTRONIX 1503C

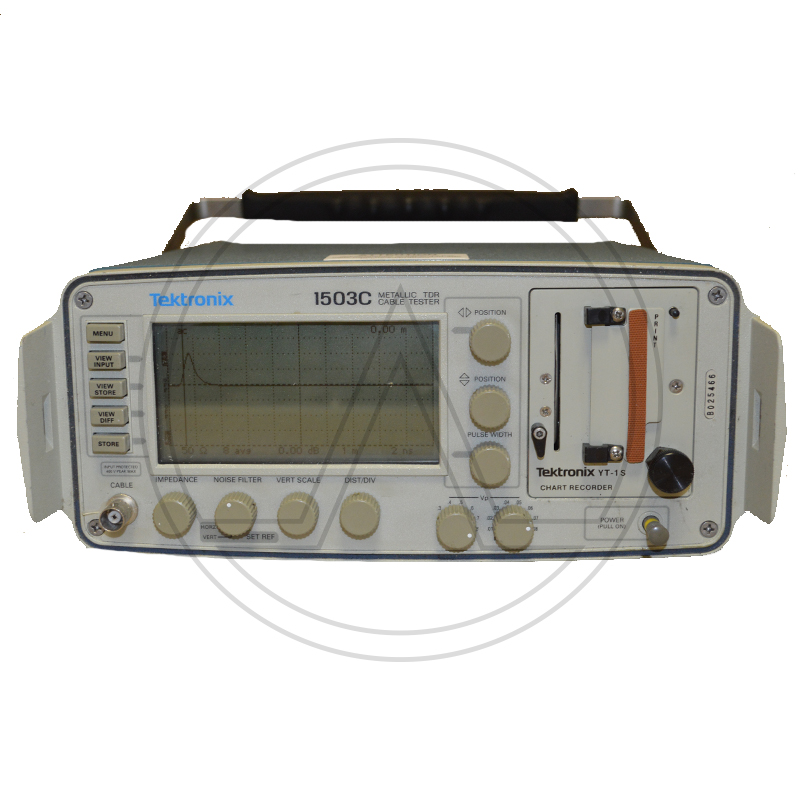

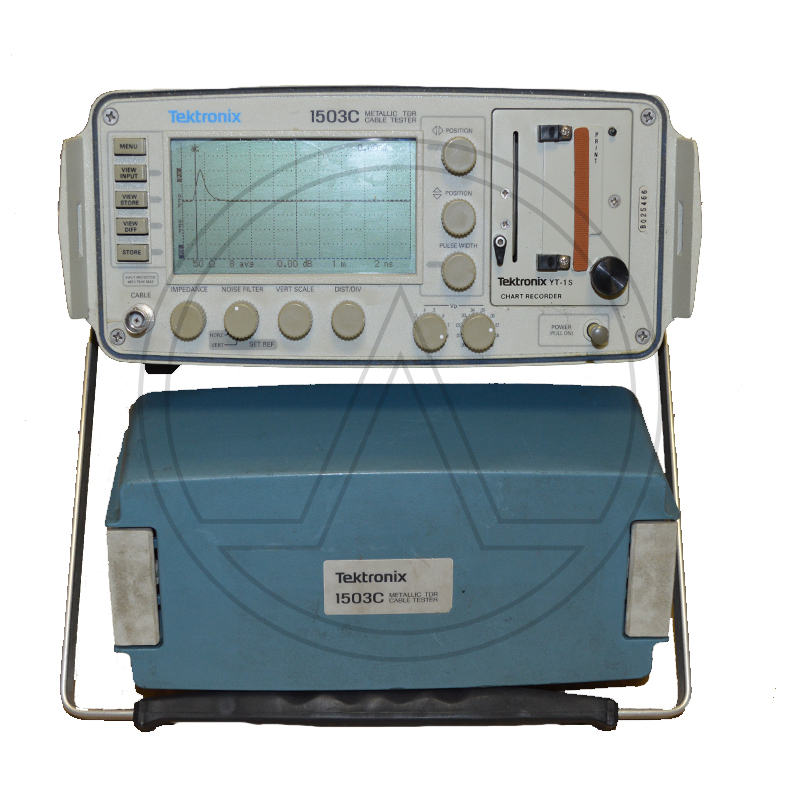

Il Tektronix 1503C è uno strumento per test su cavi che utilizza i principi del radar per determinare le caratteristiche elettriche dei cavi metallici. Il 1503C genera un segnale sinusoidale, rivelando ed elaborando la forma d'onda della tensione riflessa. Queste riflessioni vengono visualizzate nel display a cristalli liquidi 1503C (LCD), in cui è possibile misurare la distanza utilizzando una tecnica a cursore. Le informazioni sull'impedenza possono essere ottenute interpretando l'ampiezza della forma d'onda. La forma d'onda può essere temporaneamente memorizzata all'interno del 1503C e richiamata o stampata utilizzando il registratore grafico a strisce a matrice di punti opzionale, che si installa nella porta opzionale del pannello anteriore.

Il 1503C può essere utilizzato da una fonte di alimentazione AC o da una batteria interna al piombo che fornisce un minimo di cinque ore di funzionamento (consultare le Specifiche per informazioni).

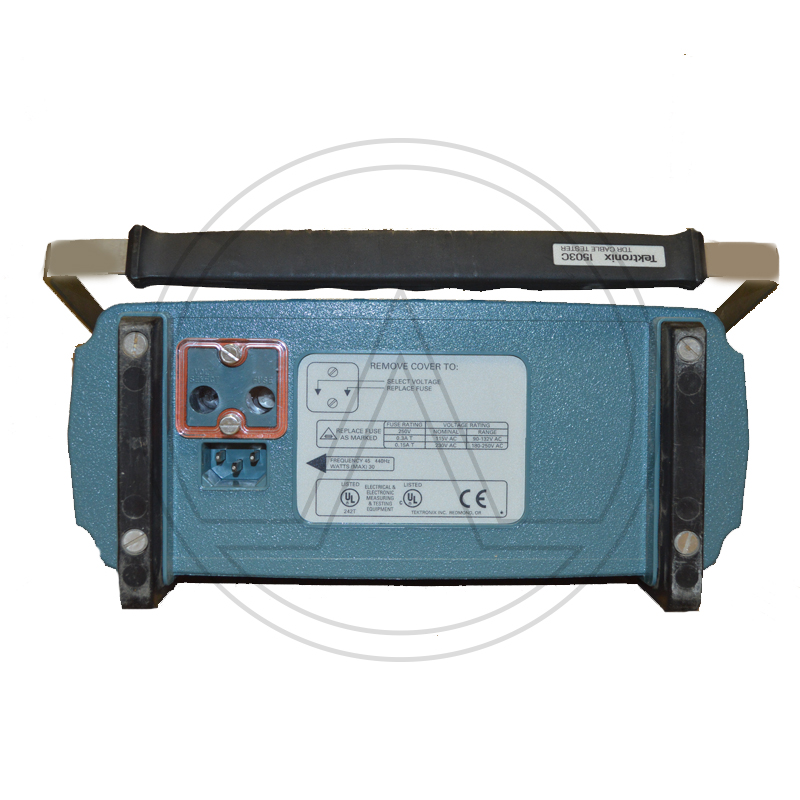

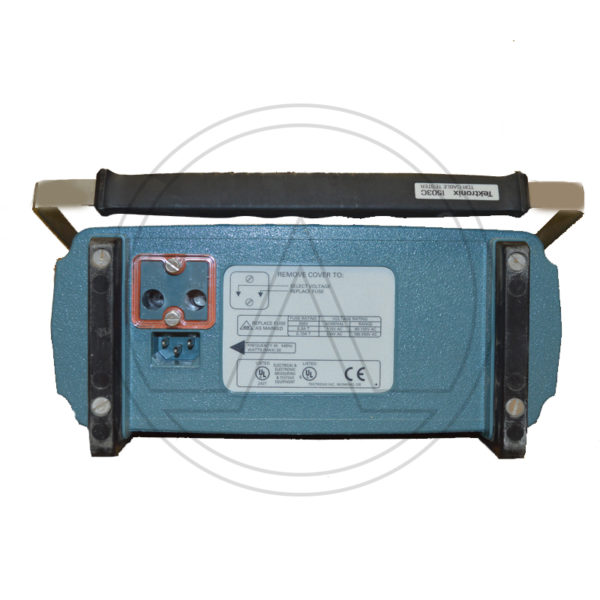

Il 1503C può essere alimentato da una fonte di alimentazione che non applicherà più di 250 volt RMS tra i conduttori di alimentazione o tra il conduttore di alimentazione e la terra. Una connessione di terra protettiva, tramite il conduttore di messa a terra nel cavo di alimentazione, è essenziale per un funzionamento sicuro. Il connettore di alimentazione CA è una spina polarizzata a tre vie con il cavo di messa a terra collegato direttamente al telaio dello strumento per fornire protezione da scosse elettriche. Se l'unità è collegata a qualsiasi altra fonte di alimentazione, il telaio dell'unità deve essere collegato a terra. I requisiti di alimentazione e tensione sono stampati sul pannello posteriore. Il 1503C può essere alimentato da una tensione di linea nominale da 115 V CA o da 230 V CA da 45 Hz a 440 Hz o da un pacco batteria.
