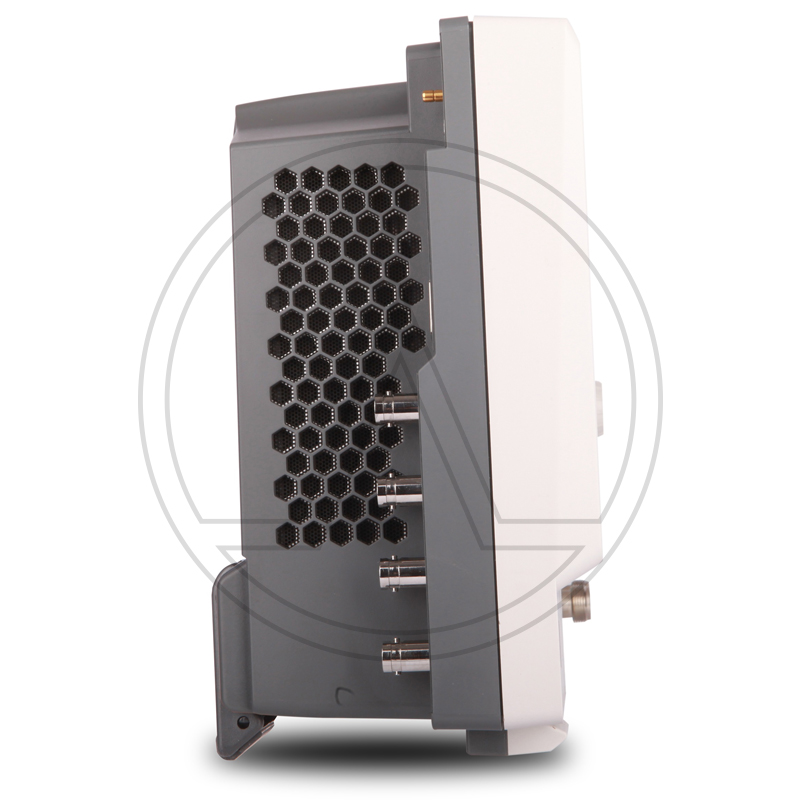

RIGOL RSA3030

Per tutti i nuovi ordini di versioni RSA3000 (-TG) (non valido per le versioni RSA3000E) forniamo gratuitamente una larghezza di banda in tempo reale di 25 MHz
e 1 Hz RBW Opzione (RSA3000-B25 e RSA3000-BW1)
La serie Rigol RSA3000 è una serie di analizzatori di spettro compatti e leggeri con eccellenti capacità di analisi dello spettro standard combinate con un analizzatore di spettro in tempo reale che consente di non perdere mai un segnale di durata superiore a 7,45 μs. Gli ingegneri che integrano WiFi, Bluetooth e altre moderne tecnologie RF devono affrontare sfide complesse come i segnali di salto di frequenza, i conflitti di canale e le interferenze dello spettro.

Gli analizzatori di spettro in tempo reale apportano la dimensione del tempo all'analisi RF semplificando il monitoraggio e la caratterizzazione di questi complessi sistemi RF.

I nuovi analizzatori di spettro della serie RSA3000 di Rigol ridefiniscono la categoria di prodotti dell'analizzatore di spettro per uso generico aggiungendo funzionalità di trigger e analisi dello spettro in tempo reale e stabiliscono un nuovo livello di prestazioni e prezzo.

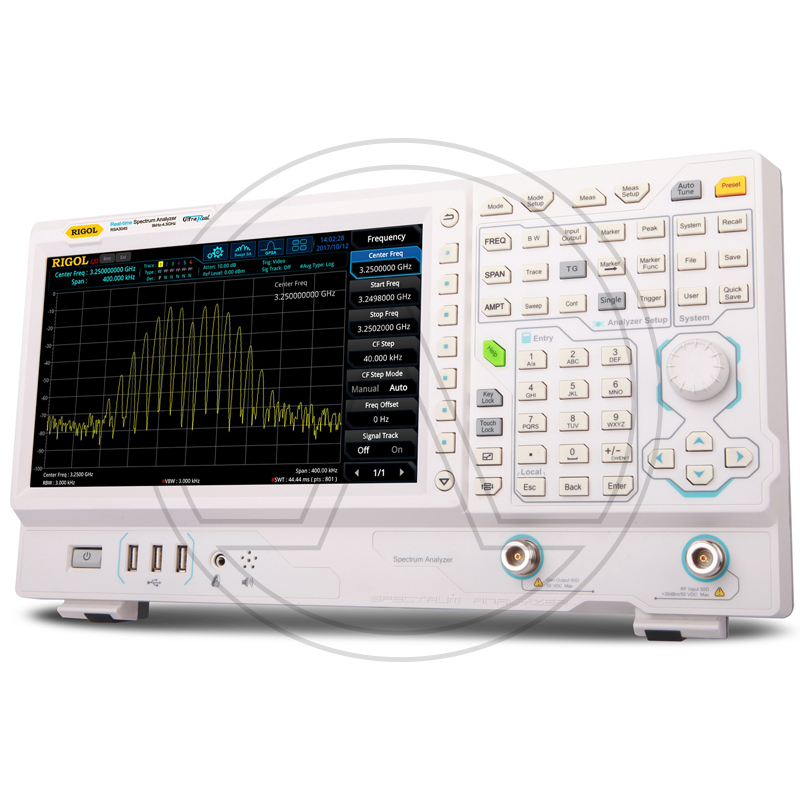

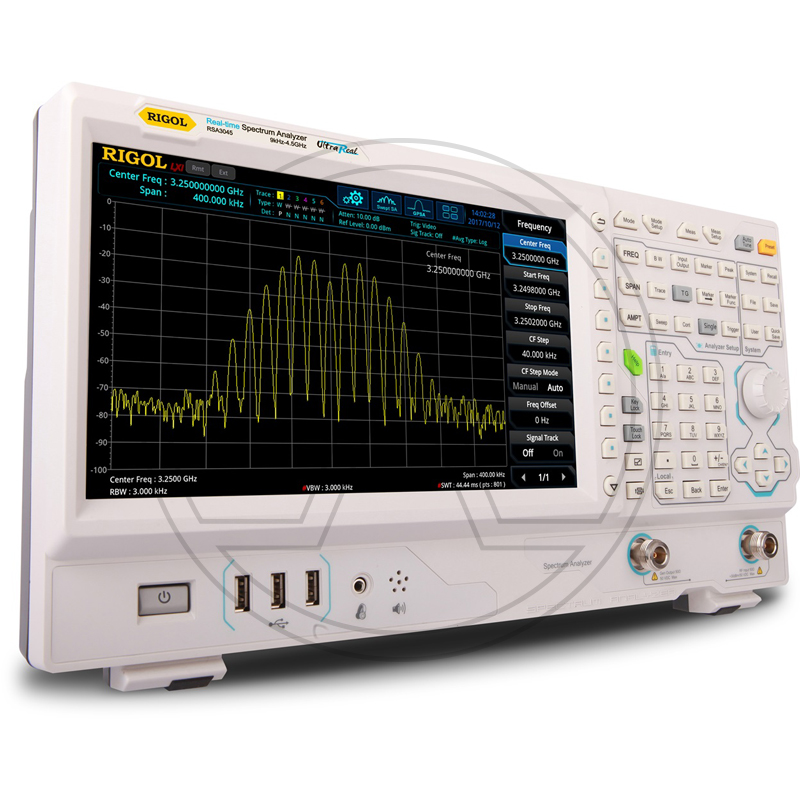

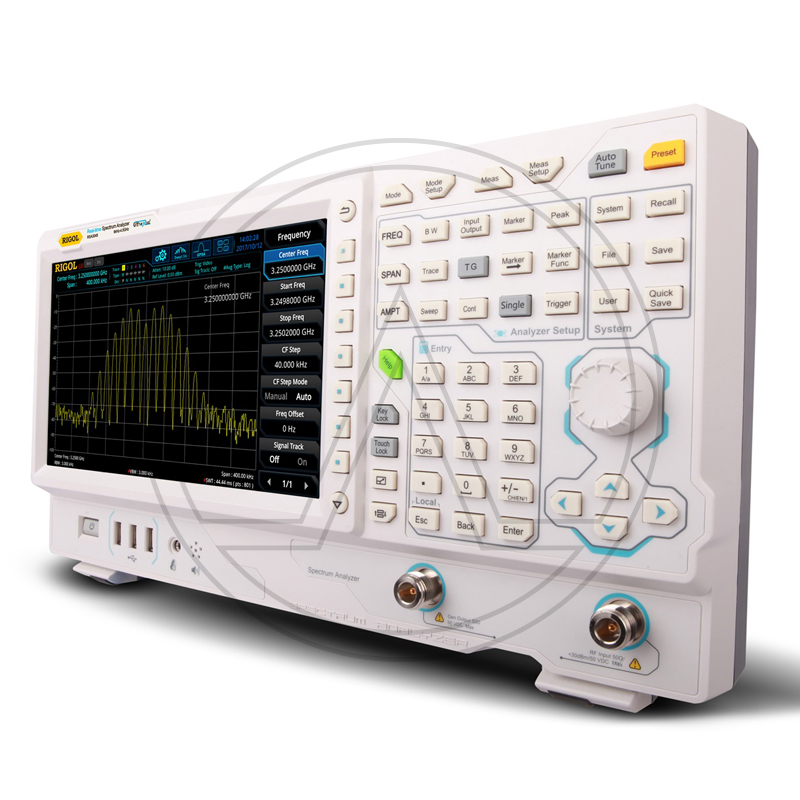

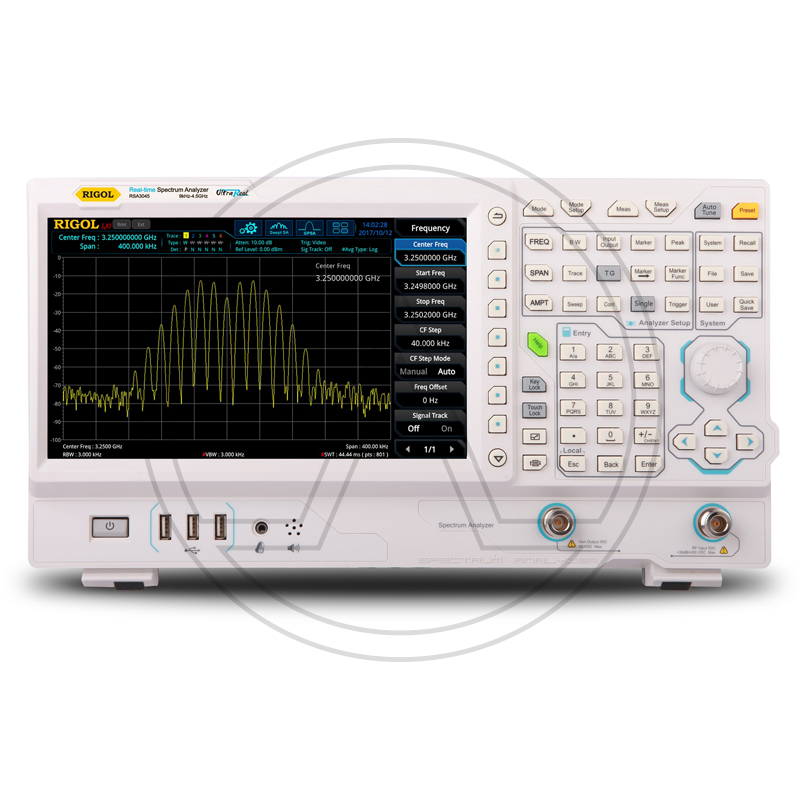

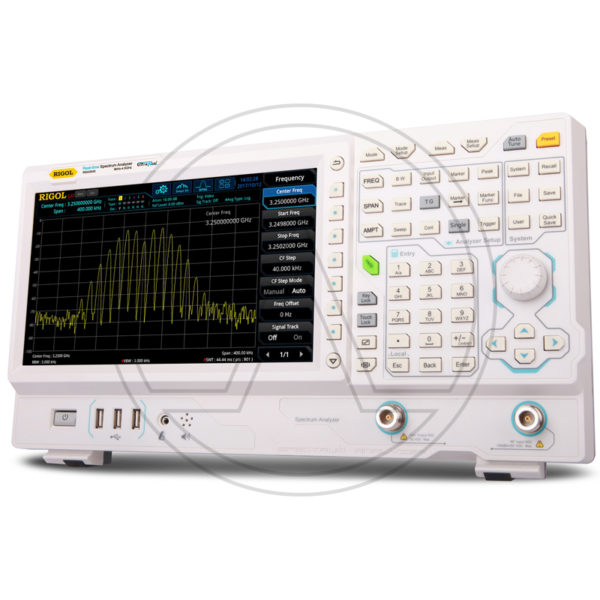

La famiglia RSA3000 è dotata di un display touchscreen da 10,1 “, design compatto e interfaccia e operazioni facili da usare, che lo rendono ideale per applicazioni da banco o da campo nei test e produzione RF e wireless come IoT, RFID, segnali modulati analogici e digitali. Embedded-System-Designer può attraversare trigger e analizzare segnali di bus come IC2, SPI con segnali RF.

La larghezza di banda in tempo reale di 10 MHz (35 MHz e 40 MHz opzionale) e il Trigger della maschera di frequenza consentono di visualizzare, isolare e acquisire segnali per analizzare il loro comportamento su ampiezza, frequenza e tempo. Il nuovo analizzatore di spettro offre la possibilità di attivare e acquisire segnali del 100% se la durata è superiore a 7,45 μs. L'RSA3000 ha un RBW impostabile fino a 10 Hz, un DANL (livello medio di rumore visualizzato) fino a -161 dBm (tipico) e uno Sweep Full Span di 1 ms nella modalità dell'analizzatore di spettro per uso generico.

Il filtro EMI e il rivelatore come 9KHz, 120kHz e Quasi-Peak come esempio sono standard. Estendibilità: 40MHz larghezza di banda in tempo reale, pre-amplificatore, orologio ad alta stabilità, kit di misurazione avanzato, software di verifica pre-conformità EMI possono essere aggiunti facoltativi.

SERIE RSA3000
Intervallo di frequenze da 9 kHz a 3 o 4,5 GHz
Display touchscreen capacitivo da 10,1 ”
Livello medio di rumore visualizzato fino a -161 dBm con opt. preamplificatore
Analisi in tempo reale Larghezza di banda dello standard 10 MHz (opzione 40 MHz)
Frequency-Mask-Trigger, IF-Power-Level-Trigger e Trigger esterno
7 modalità di visualizzazione in tempo reale
100% POI a partire da 7. 45 μs
Larghezza di banda minima risoluzione 10 Hz (RBW) (opzione 1 Hz)
1 ms di velocità di scansione completa
EMI RBW e rivelatore standard (200 Hz, 9 kHz, 120 kHz, 1 MHz)
Sono disponibili le misure di monitoraggio del generatore e del VSWR
