RIGOL M302

Il sistema di acquisizione / commutazione dati serie M300 offre 5 slot per accettare qualsiasi combinazione di 11 tipi di moduli plug-in, tra cui un modulo DMM, più multiplexer, un attuatore, un modulo interruttore a matrice e un modulo multifunzione. Con la sua struttura modulare, combina capacità di misurazione di precisione con connessioni di segnale flessibili e può fornire soluzioni versatili per le applicazioni che richiedono più punti o segnali da testare. Ciò può essere particolarmente utile nel test delle prestazioni del prodotto durante la fase di ricerca e sviluppo e nel test automatico durante il processo di produzione.

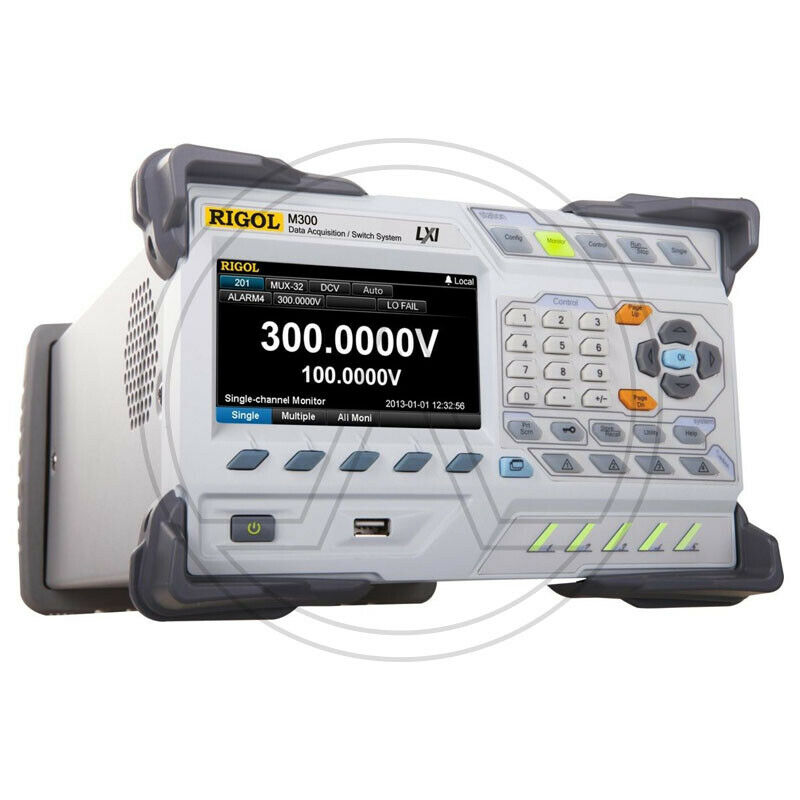

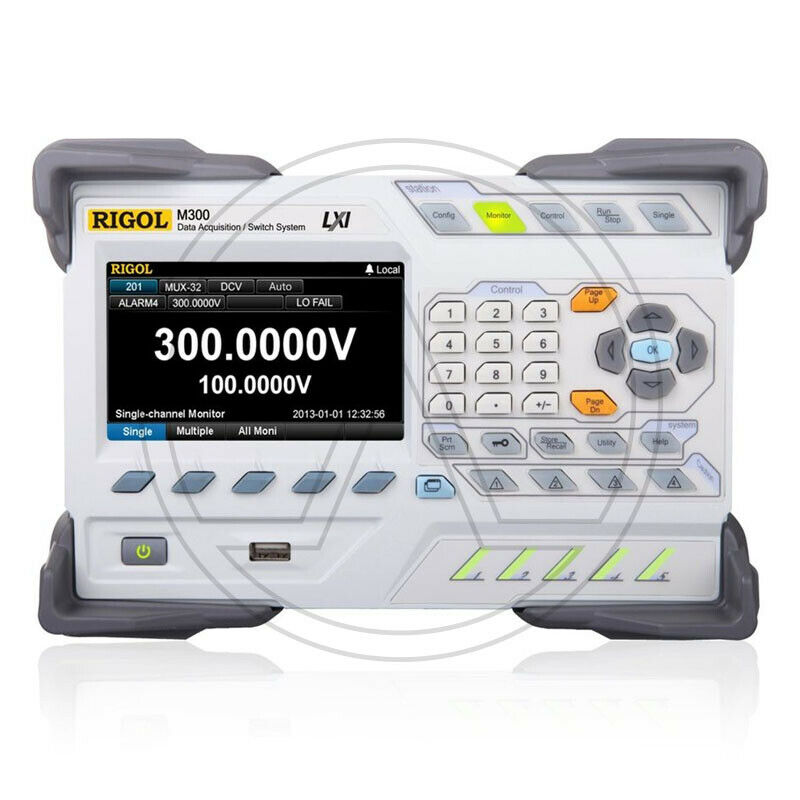

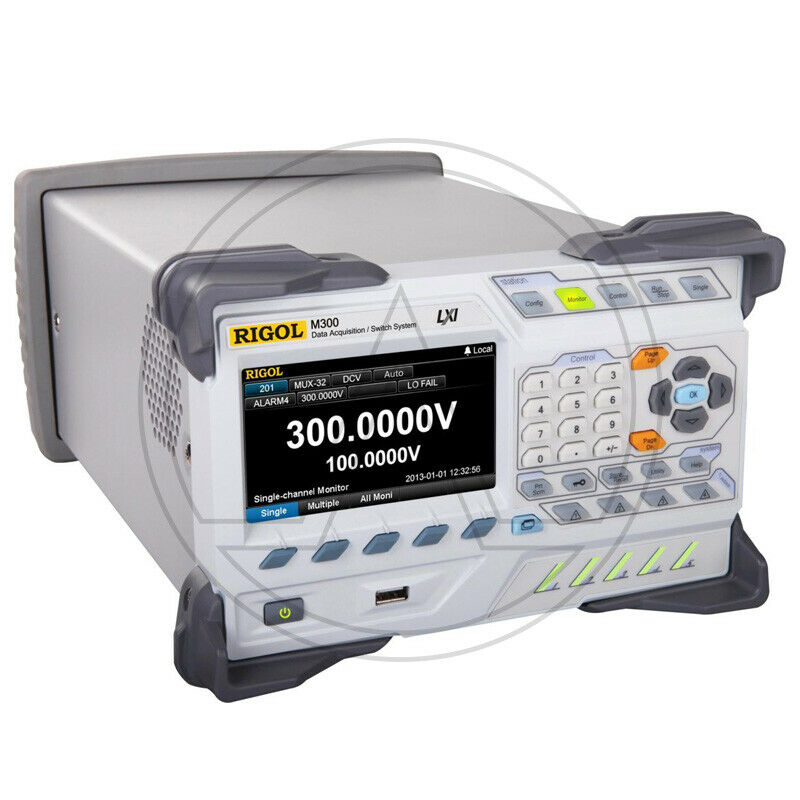

Viene fornito con un display LCD a colori ad alta risoluzione da 4,3 pollici, un design intuitivo dell’interfaccia, un layout della tastiera facile da usare e una chiara retroilluminazione dei tasti e istruzioni per l’uso. L’M300 è estremamente flessibile e facile da usare. Per la versatilità del telecomando, viene fornito con interfacce RS232, USB, LAN e GPIB standard.

Applicazioni chiave

Misurazioni della temperatura compensata CJC
Tensione e resistenza a 2 fili
4 misure di resistenza del filo
Misure correnti
Applicazioni a matrice per instradamento flessibile del segnale
Applicazioni miste e multifunzione (I / O digitale, DAC, totalizzatore)
Sistemi attuatori (fino a 300 Vrms / 2 Arms, 60 VA, senza collegamento al DMM)

Caratteristiche speciali

Fino a 320 canali di commutazione per mainframe
Può funzionare indipendentemente senza PC
Registrazione dati USB
Scansione a intervalli con memorizzazione fino a 100.000 letture con indicazione del tempo
DMM a 6½ cifre può essere inserito in qualsiasi slot. Supporta anche molteplici funzioni di misurazione, tra cui DCV, DCI, ACV, ACI, 2WR, 4WR, PERIOD, FREQ, TEMP (Termocoppia, Termistore e RTD) e qualsiasi sensore
LCD a colori da 4,3 pollici con interfaccia intuitiva e sistema di aiuto integrato
Potente software di controllo e analisi per PC

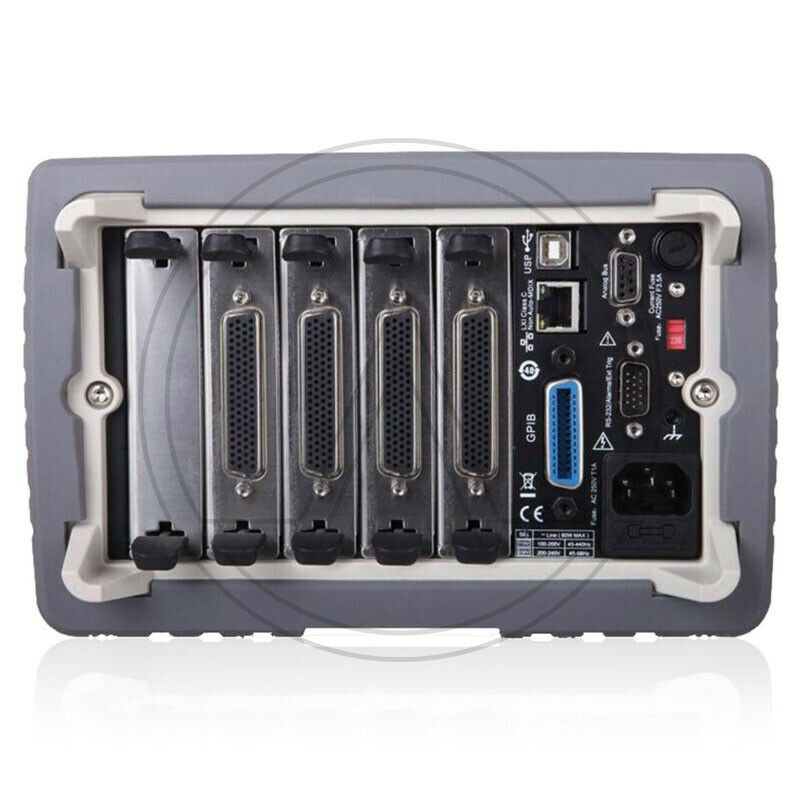

Interfaccia di comunicazione multipla standard: dispositivo USB, host USB, GPIB, LAN (LXI Core Device 2011) e RS232
