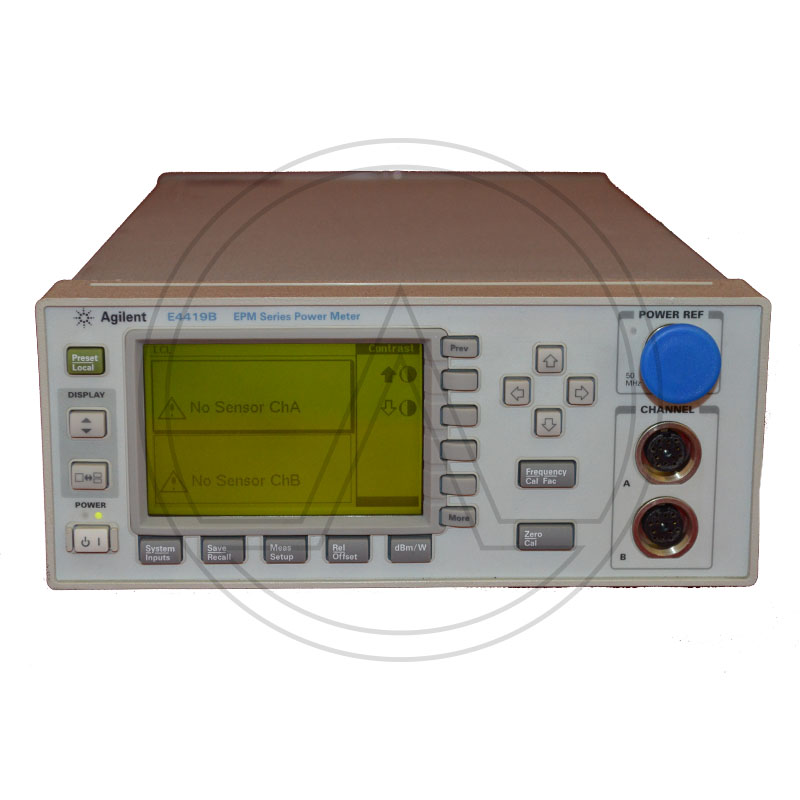

HP/Agilent-Keysight E4419B

Il misuratore di potenza E4419B è progettato per l’uso su banco e apparecchiature di prova automatiche (ATE).

Vero misuratore di potenza a doppio canale: due letture simultanee della potenza
Velocità di misurazione rapida (fino a 100 letture al secondo, su GPIB, con sensori serie E)
Miglioramento della velocità di x2 utilizzando il sensore di potenza serie 8480 (rispetto al 437B)
Nessun ritardo nel cambio di gamma con i sensori della serie 8480 e solo un punto di commutazione di intervallo rapido con i sensori della serie E.
Compatibilità del codice con misuratore di potenza 438A

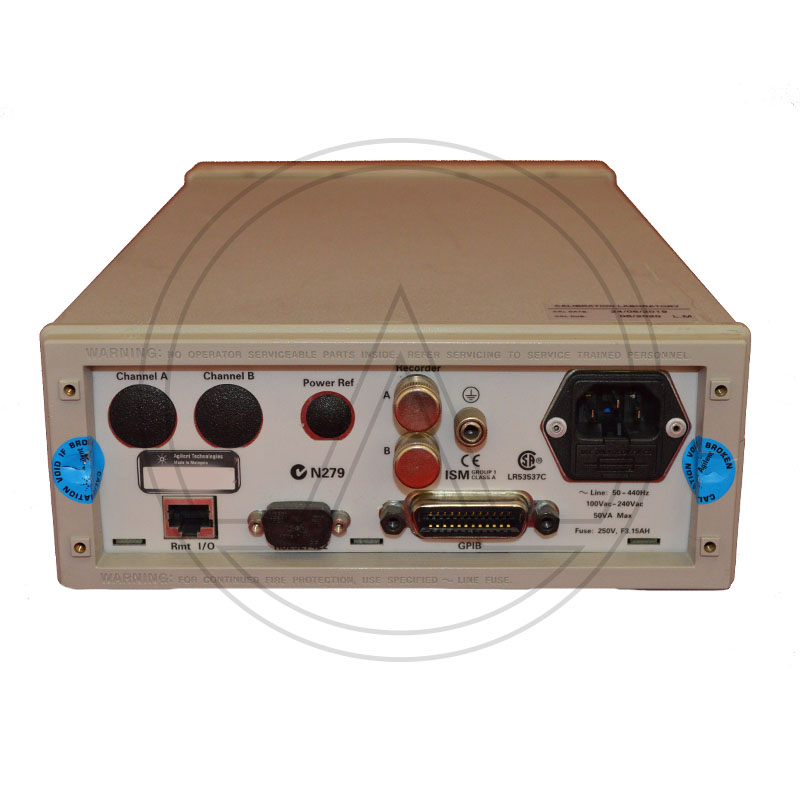

Connettore GPIB e RS232 per il controllo remoto di tutte le funzioni

Le caratteristiche supplementari (mostrate in corsivo) hanno lo scopo di fornire informazioni aggiuntive, utili nell’applicazione dello strumento fornendo parametri prestazionali tipici (previsti), ma non garantiti. Queste caratteristiche sono mostrate in corsivo o etichettate come “tipiche”, “nominali” o “approssimative”.
Per informazioni sui calcoli dell’incertezza di misura, consultare la Nota applicativa 64-1C, “Fondamenti delle misure di potenza RF e microonde”, numero di letteratura 5965-6380E.
Gamma di frequenza: da 9 kHz a 110 GHz, dipendente dal sensore
Gamma di potenza: da –70 dBm a +44 dBm (da 100 pW a 25 W), dipendente dal sensore.
Sensori di potenza: compatibile con tutti i sensori serie 8480 e serie E.
Gamma dinamica a sensore singolo: massimo 90 dB (sensori serie E), massimo 50 dB (sensori serie 8480).
Unità di visualizzazione: assolute: watt o dBm. Relativo: percentuale o dB.
Risoluzione del display: risoluzione selezionabile di 1,0, 0,1, 0,01 e 0,001 dB in modalità Log o da 1 a 4 cifre in modalità lineare.
Risoluzione predefinita: 0,01 dB in modalità log, 3 cifre in modalità lineare.
