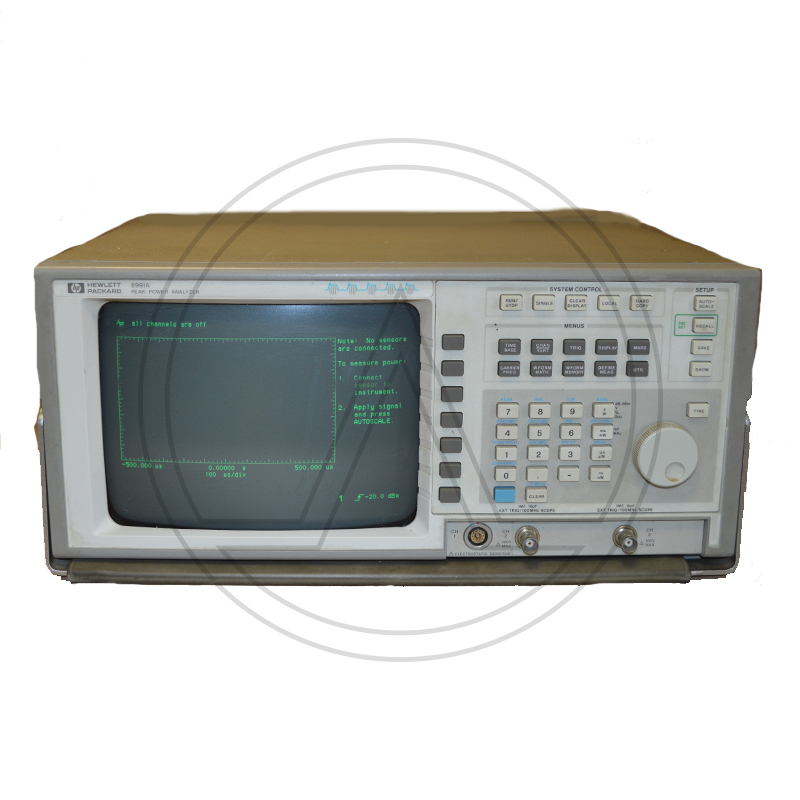

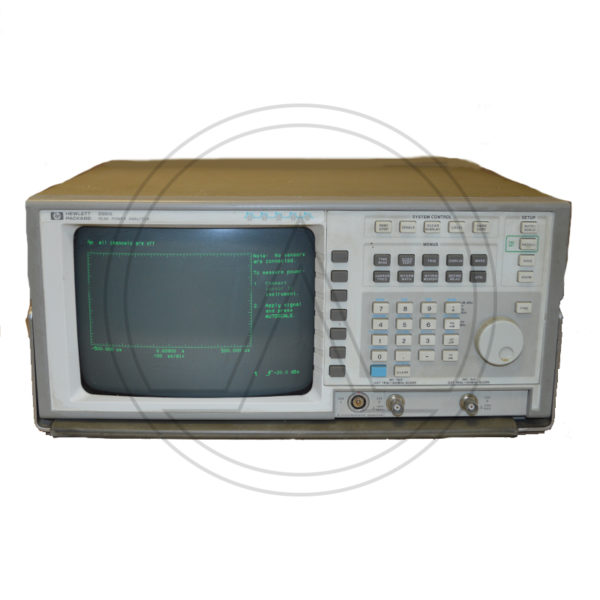

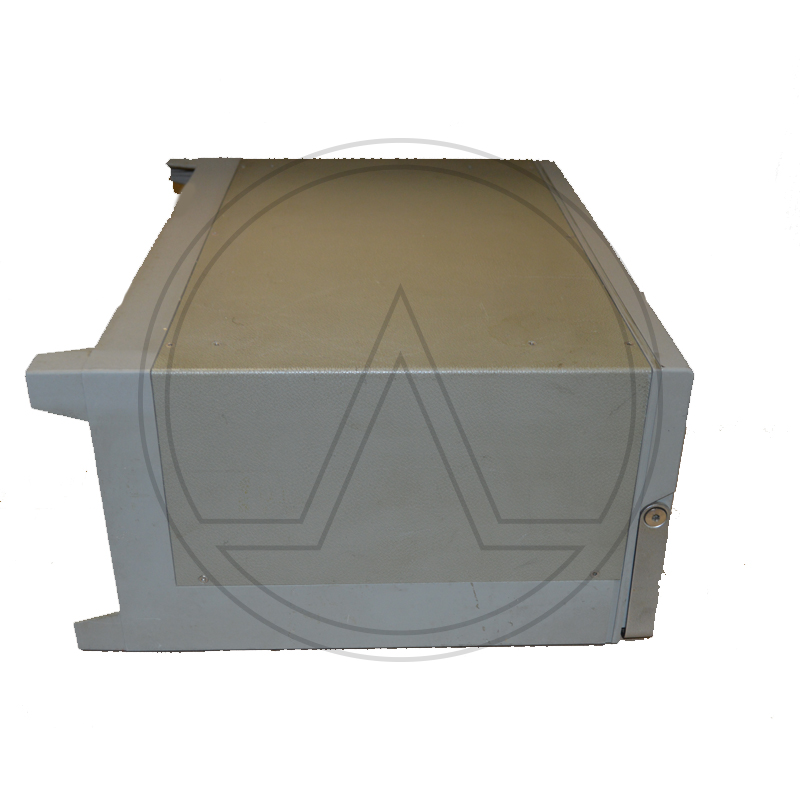

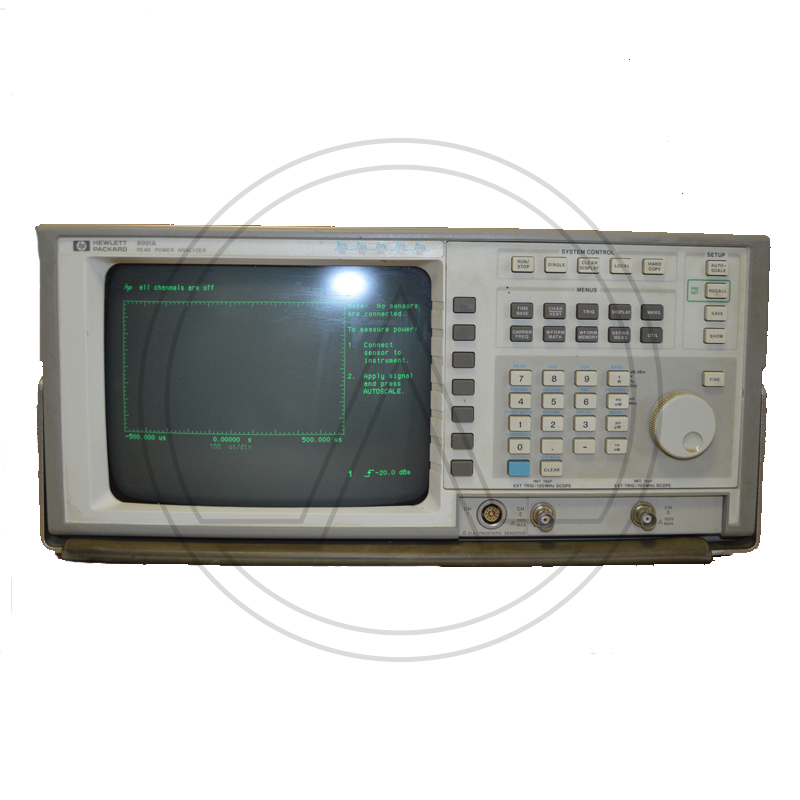

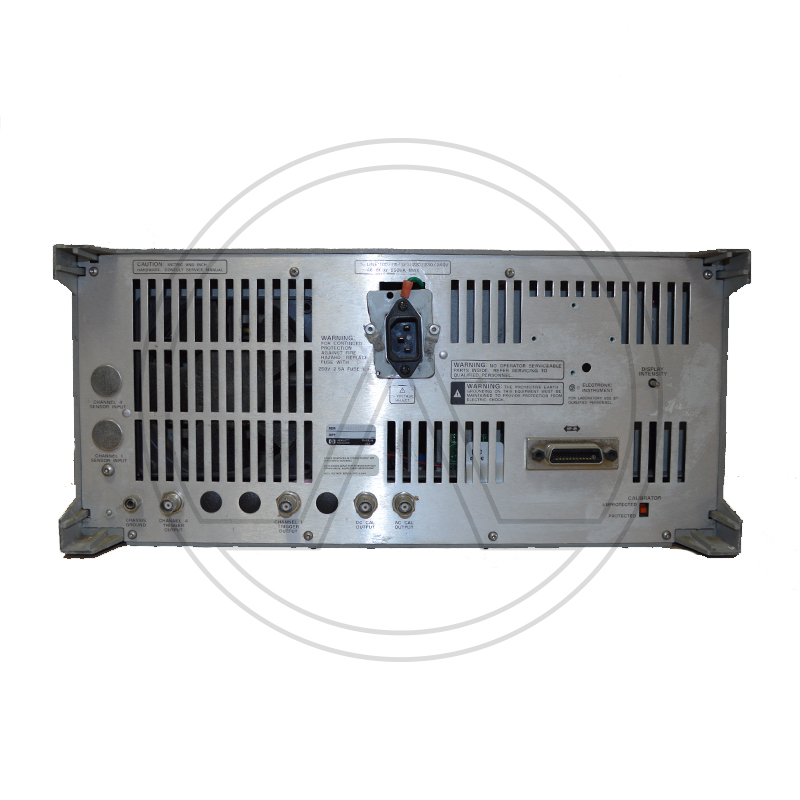

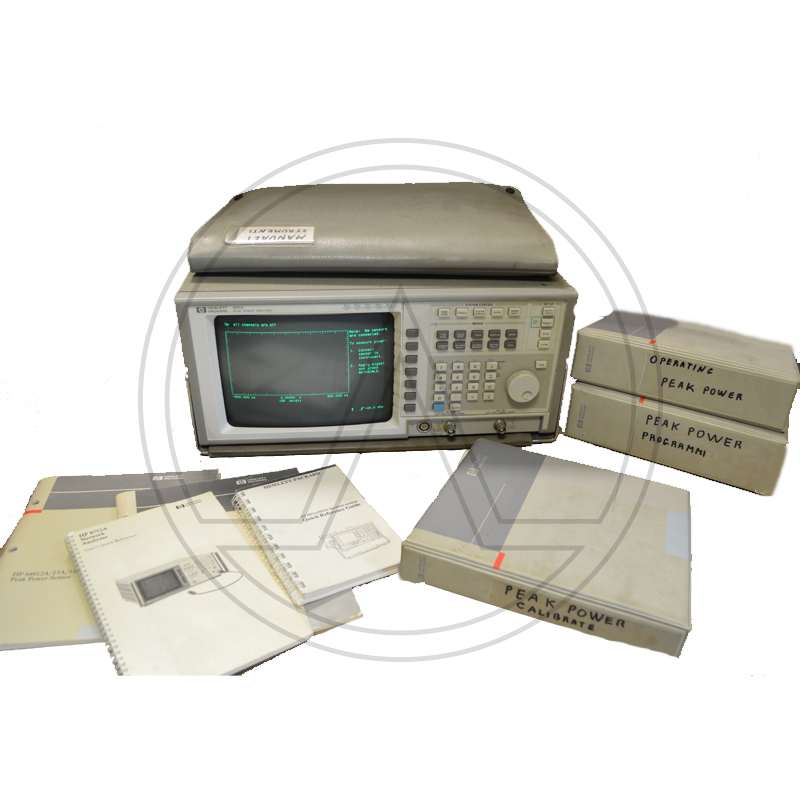

HP 8991A Analizzatore di potenza

L’analizzatore di potenza HP 8991A fornisce una caratterizzazione completa e accurata dei complessi segnali pulsati odierni. È in grado di eseguire sette misurazioni di temporizzazione automatiche (tempo di salita, tempo di discesa, ampiezza dell’impulso, PRI, PRF, ciclo di lavoro e ritardo) e cinque misurazioni automatiche di potenza (potenza di picco, potenza media, ampiezza massima / massima dell’impulso e overshoot) con facilità a pulsante. Il funzionamento del pannello frontale è intuitivo e diretto. Le voci di dati possono essere digitate o fatte con la manopola del pannello anteriore; le misurazioni automatiche vengono eseguite con un semplice tasto. L’8990A offre due canali di sensori più due canali di triggering / oscilloscopio esterni, consentendo la misurazione simultanea di segnali modulanti e di inviluppi di potenza del rivelatore.

* Indicatori di ampiezza e tempo per misurare la potenza esattamente dove è necessario
* Due canali dell’oscilloscopio per misurare il ritardo di tempo tra il video e l’impulso a microonde
* Il triggering versatile consente di catturare glitch esclusivi
* Funzioni matematiche delle forme d’onda per la misurazione dei parametri degli impulsi scalari
* Gamma dinamica:> 45 dB
* Larghezza minima dell’impulso: 20 ns
* Tempo di salita: <5 ns
* Ingressi sensore e video: 1 e 4; 2 e 3
