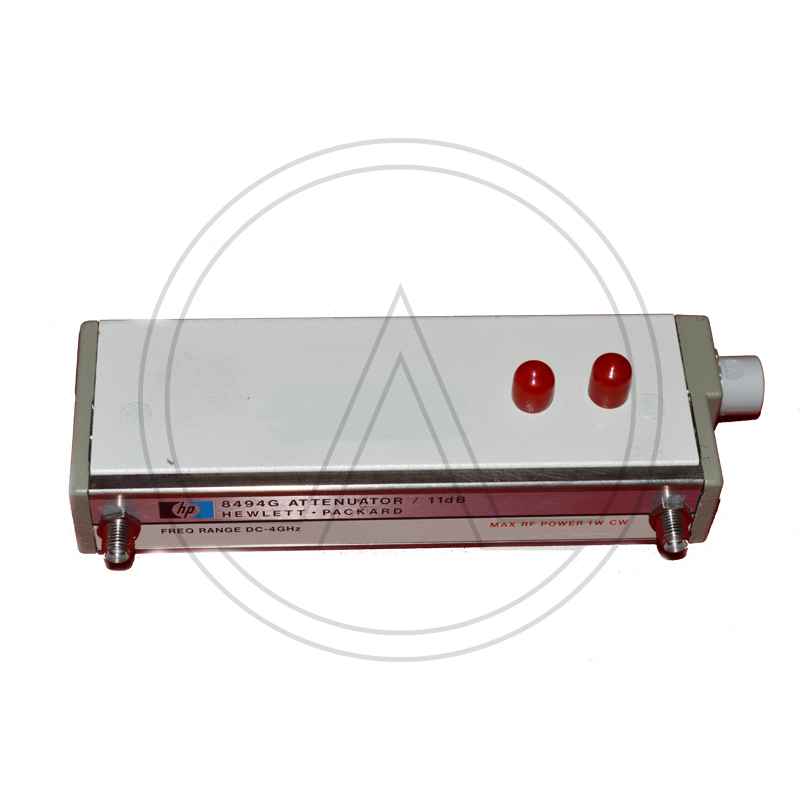

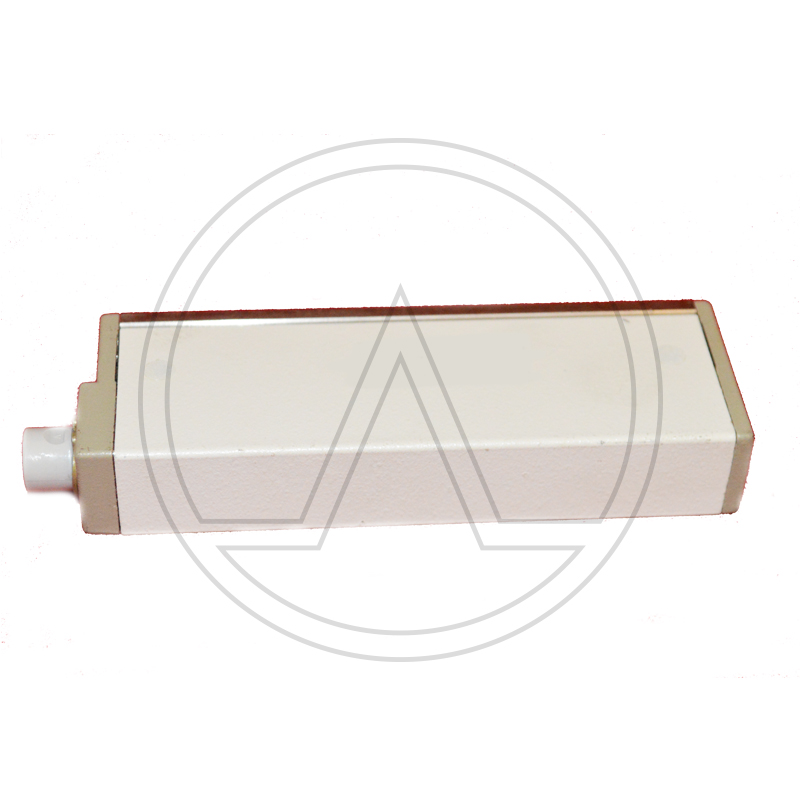

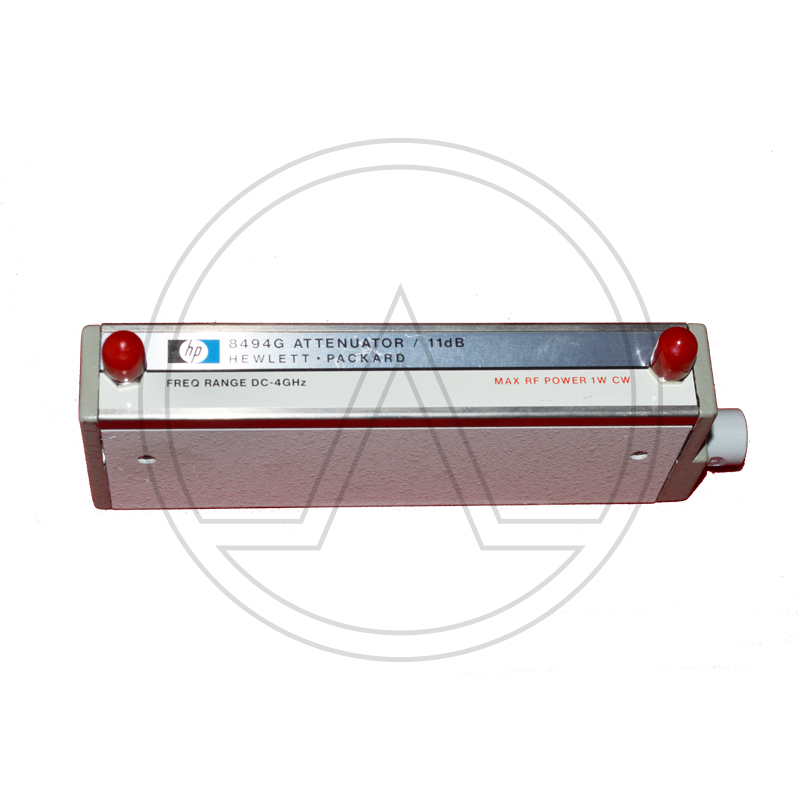

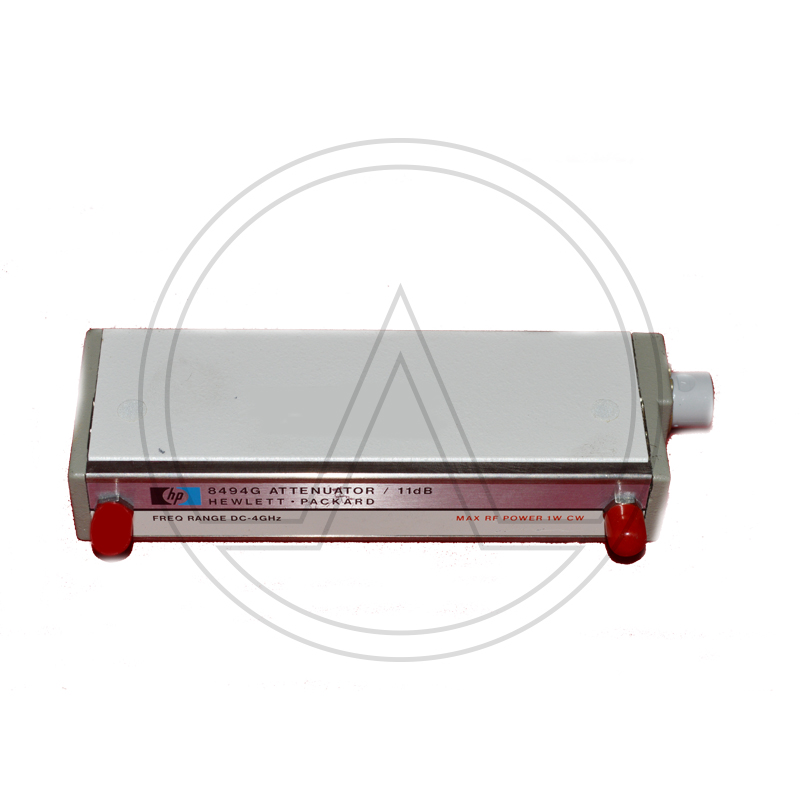

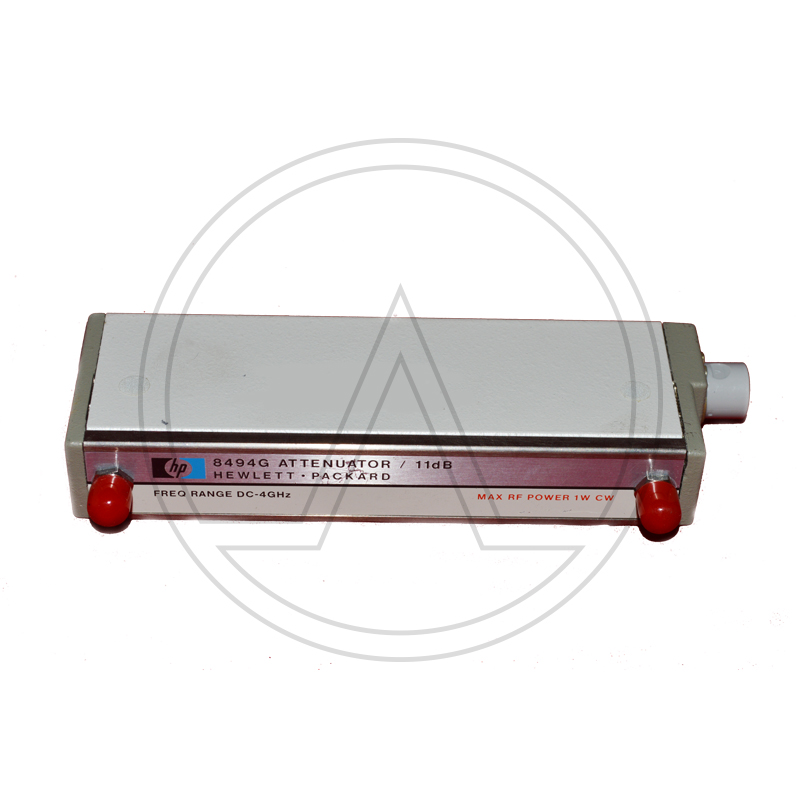

HP 8494G Attenuatore programmabile, DC to 4 GHz

L'attenuatore di fase programmabile da 8494G cc a 4 GHz offre un'eccezionale ripetibilità e affidabilità. L'attenuazione viene fornita con incrementi di 1 dB da 0 a 11 dB. Le molle a balestra placcate in oro di precisione garantiscono una lunga durata (oltre 5 milioni di cicli) e un'elevatissima ripetibilità dell'attenuatore (in genere 0,01 dB). Per migliorare l'accuratezza della misurazione, i dati tracciabili NIST (SWR e attenuazione) sono disponibili come Opzione UK6. Un tempo di commutazione massimo di 20 ms (inclusa la regolazione del contatto) accelera il test automatico. Sono possibili combinazioni personalizzate di attenuatore di passi / interruttori. I kit di interconnessione Keysight 11716A / B / C forniscono una connessione rapida degli attenuatori di passo Keysight 8494/5/6/7 da 1 dB e 10 dB in serie per una maggiore gamma dinamica con incrementi di 1 dB.

* Intervallo di frequenza: da cc a 4 GHz
* Perdita di inserzione a 0 dB: 0,6 dB + 0,09 dB / GHz
* Massimo SWR: 1.5
* Durata della ripetibilità: 0,03 dB max 5 milioni di cicli per sezione, tipico
* 5 milioni di cicli per sezione
* Potenza massima in ingresso RF: 1 W (media), 100 W (picco)
* Tipo di connettore: scelta di tipo N femmina, SMA femmina, APC-7
* Connettore di programmazione: 12 pin Viking, DIP a 14 pin opzionale
