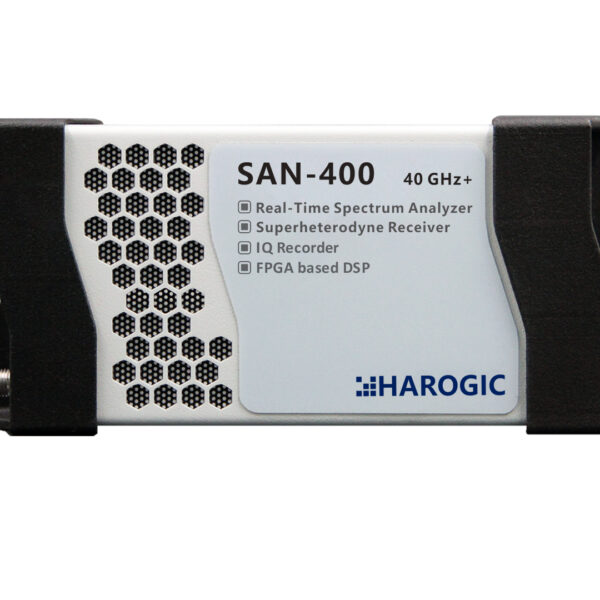

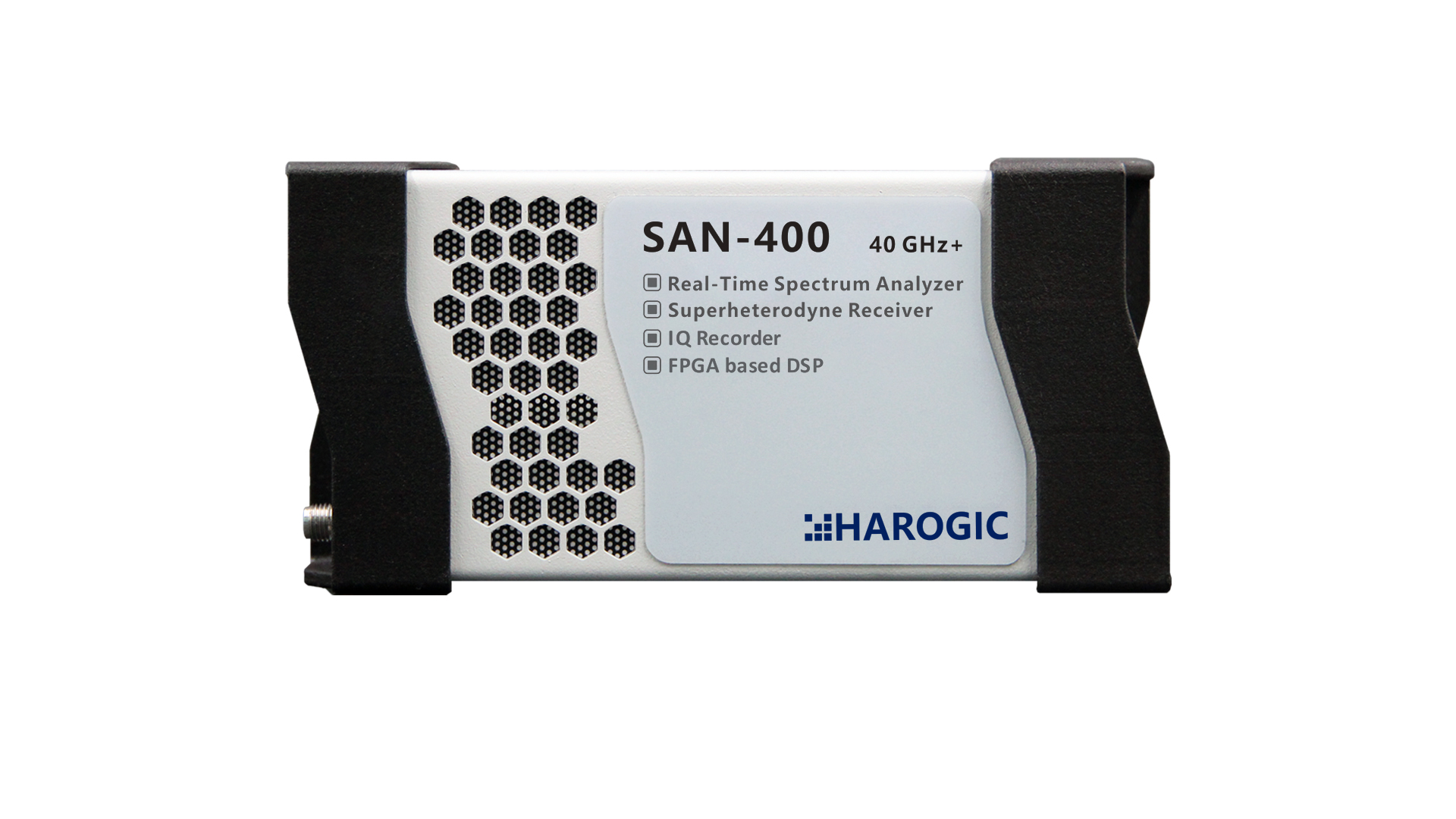

HAROGIC SAN-400

Analizzatore/ricevitore di spettro in tempo reale compatto SAN-400 da 40 GHz

Caratteristiche principali:

Analizzatore/ricevitore di spettro in tempo reale da 9 kHz~40 GHz
Architettura del ricevitore digitale supereterodina, filtro preselezionato a 14 segmenti
Tipica soppressione dell’immagine e reiezione IF>75 dBc
Larghezza di banda di analisi di 100 MHz con frequenza di campionamento regolabile, velocità di scansione dello spettro di 400 GHz/sec
Elaborazione del segnale digitale basata su FPGA
40 GHz DANL=-141 dBm/Hz, Phase Noise=-86 dBc/Hz@10 kHz
Peso 185 grammi (modulo principale), dimensioni 125 × 60 × 17 mm, consumo energetico 10-14 W
Interfacce API altamente compatibili e GUI SAStudio4
Compatibile con processori ARM e x86, sistemi operativi Linux e Windows
OCXO integrato (opzione), deriva termica ≤ 0,15 ppm

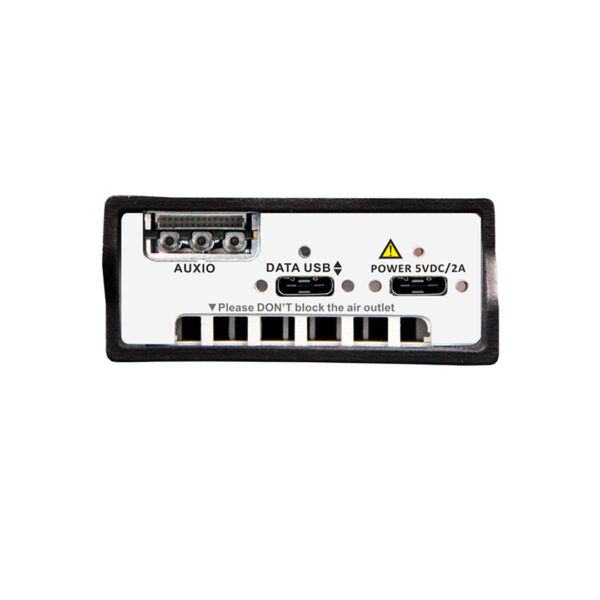

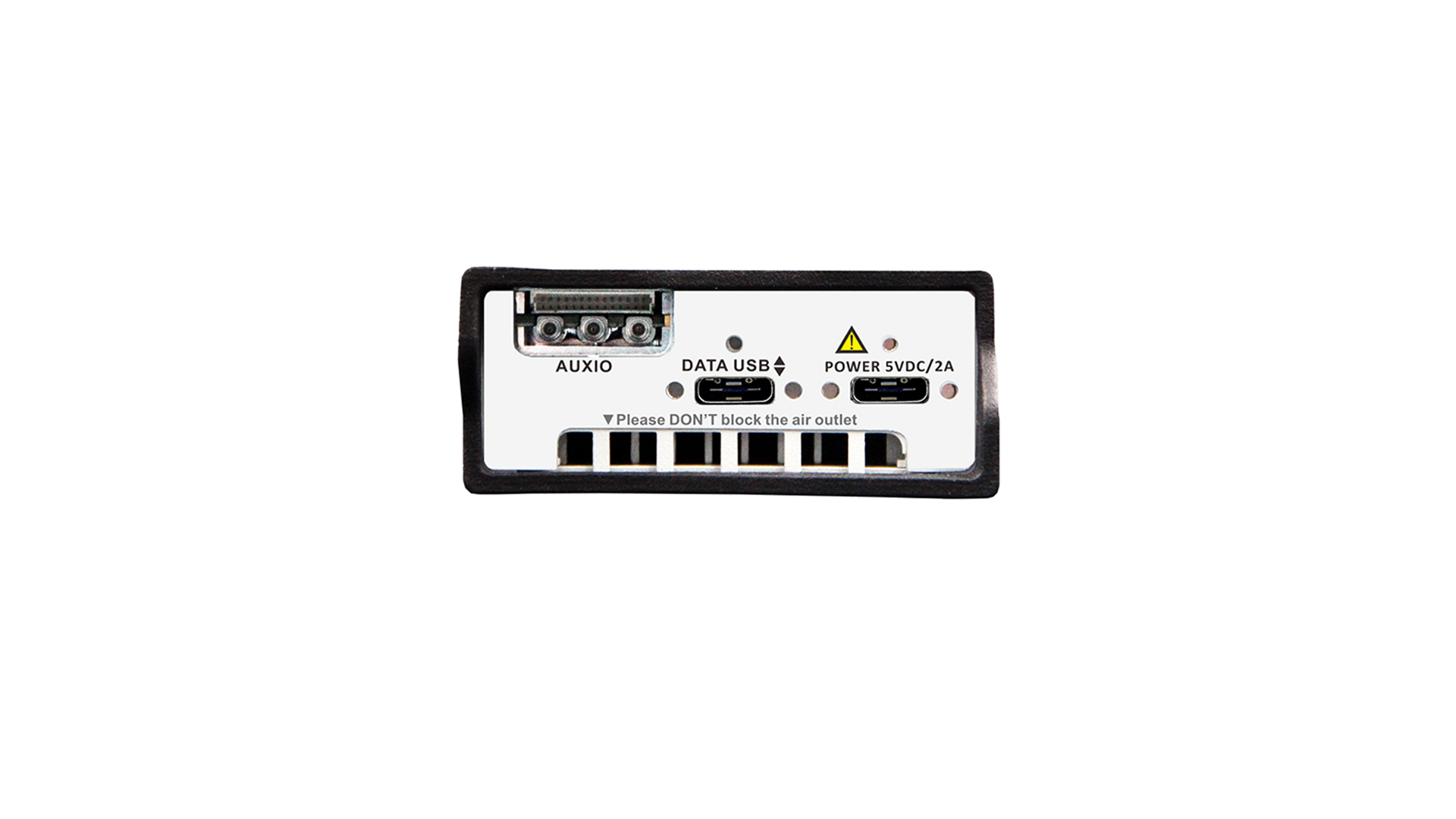

USB 3.0/2.0 tipo C supportato

Analizzatore/ricevitore di spettro in tempo reale compatto

SAN-400 è un modulo ricevitore/analizzatore di spettro basato sull’architettura IF digitale supereterodina, dotato di interfaccia USB 3.0 ed elaborazione del segnale digitale FPGA ad alta velocità, che fornisce buone prestazioni in dimensioni compatte. È ottimizzato per applicazioni quali ricevitori, monitoraggio dello spettro e test RF. Offre molteplici uscite, tra cui spettro, flusso IQ digitale, forma d’onda di rilevamento della potenza (larghezza di banda a scansione zero) e spettro in tempo reale. Il volume, il peso e il consumo energetico sono altamente ottimizzati per applicazioni sul campo e integrate. Fornisce interfacce API altamente compatibili, che possono realizzare rapidamente uno sviluppo secondario efficiente. Il codice utente è compatibile con altri dispositivi HAROGIC come SAE-90, SAE-200 e NXE-200, consentendo agli utenti di selezionare l’hardware in modo flessibile in base alle proprie esigenze applicative.

SAN-400 fornisce una soluzione particolarmente flessibile per ricevitori, monitoraggio dello spettro e comodi test RF. Il dispositivo pesa solo 185 g, ovvero è inferiore alle dimensioni di un telefono cellulare, e realizza la completa funzionalità del ricevitore supereterodina e del sistema di analisi di spettro in dimensioni compatte. Il modulo dispone di un ricevitore supereterodina RF front-end altamente integrato con prestazioni integrate, nonché di un sistema di elaborazione digitale back-end basato su FPGA per accelerare l’elaborazione del segnale digitale rilevante. L’elaborazione del segnale digitale basata su FPGA riduce efficacemente i requisiti prestazionali del dispositivo sul processore back-end. Anche su piattaforme con processore x86 o ARM a basso consumo e con prestazioni limitate, il dispositivo SAN-400 può comunque essere utilizzato per ottenere buoni risultati di misurazione. SAN-400 funziona correttamente sia sui sistemi operativi Linux che Windows.
Scheda Tecnica
