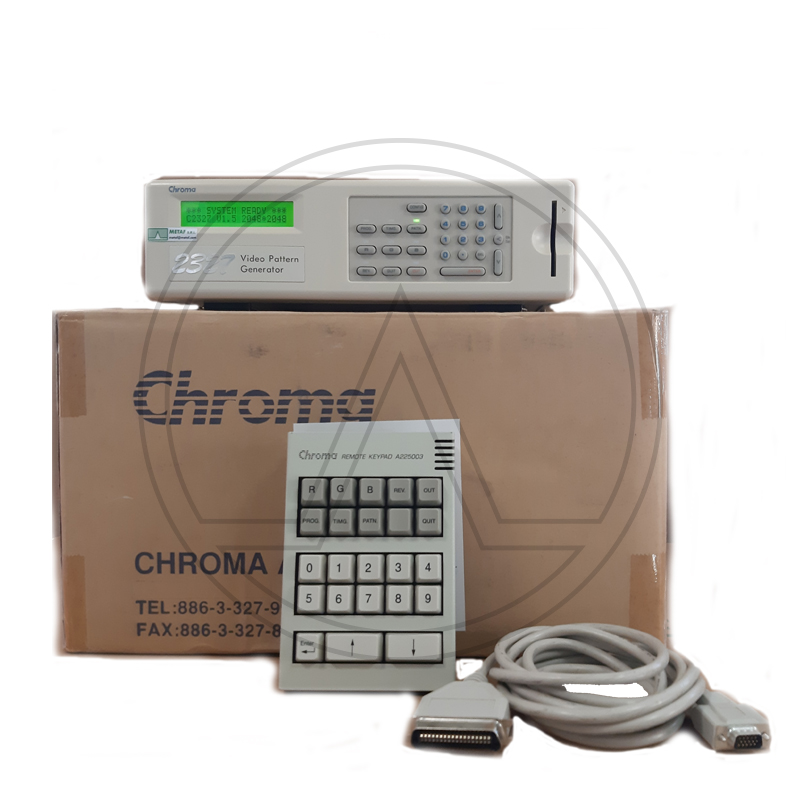

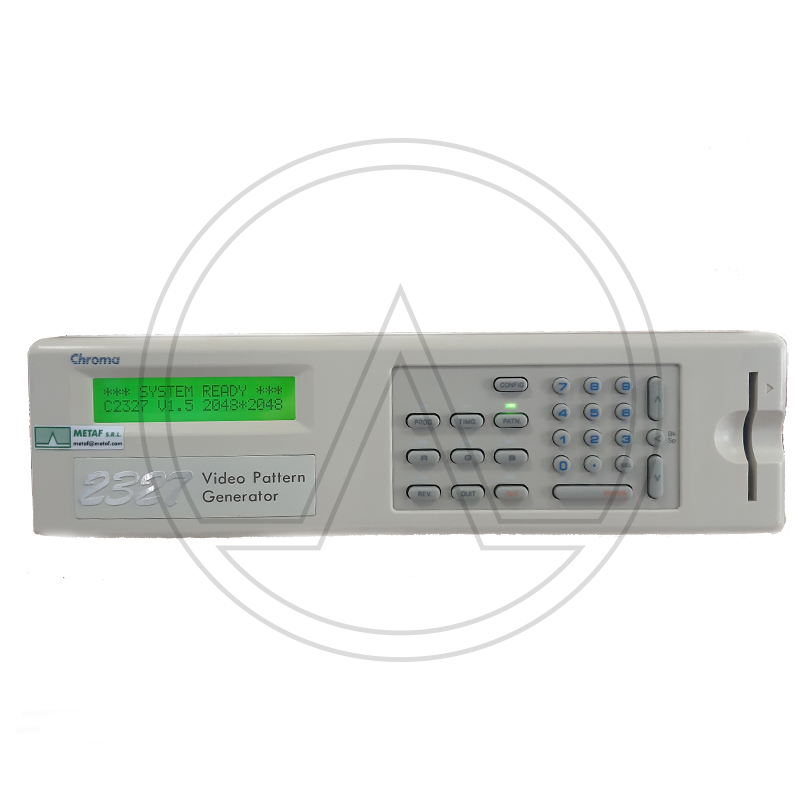

CHROMA 2327 VIDEO PATTERN GENERATOR, WITH REMOTE KEYPAD A225003

I generatori di pattern video Chroma 2227/2327 non solo combinano i segnali analogici (250 MHz) e digitali (165 MHz) per fornire la sorgente di segnale video standard VESA per monitor LCD / monitor CRT, ma integrano anche il segnale TV (NTSC / PAL / SECAM) per adattarsi alle applicazioni di visualizzazione multimediale per le industrie di TV LCD, PDP TV, LCOS TV e DLP RPTV appena sorte. Gli utenti possono utilizzare l’applicazione software, VPG PLUS, su PC o sul generatore di pattern video stesso per modificare vari parametri di timing, pattern e procedure di test. Le sue funzioni di test complete possono soddisfare pienamente i requisiti di ricerca e sviluppo, test di produzione e garanzia di qualità in tutti i settori correlati ai video.
Supporto segnali analogici / TMDS / SDTV / HDTV I generatori di pattern video 2227/2327 dotati di microprocessore e circuito di precisione Phase Locked Loop (PLL) hanno un’accuratezza fino a 25PPM / 1PPM dopo che la calibrazione è caratterizzata da alta precisione, alta stabilità e alta velocità. Inoltre, tutti i suoi parametri di temporizzazione orizzontale hanno una risoluzione di un pixel, che può fornire al segnale video 256 colori per pixel. Per l’uscita del segnale analogico, la sua frequenza di pixel può arrivare fino a 250 MHz e i segnali RGB soddisfano lo standard RS-343A. Supporta inoltre i segnali Y / R-Y / B-Y, Y / Pb / Pr, Y / Cb / Cr e Sync per l’uscita a tre livelli per soddisfare i requisiti di test per l’HDTV.

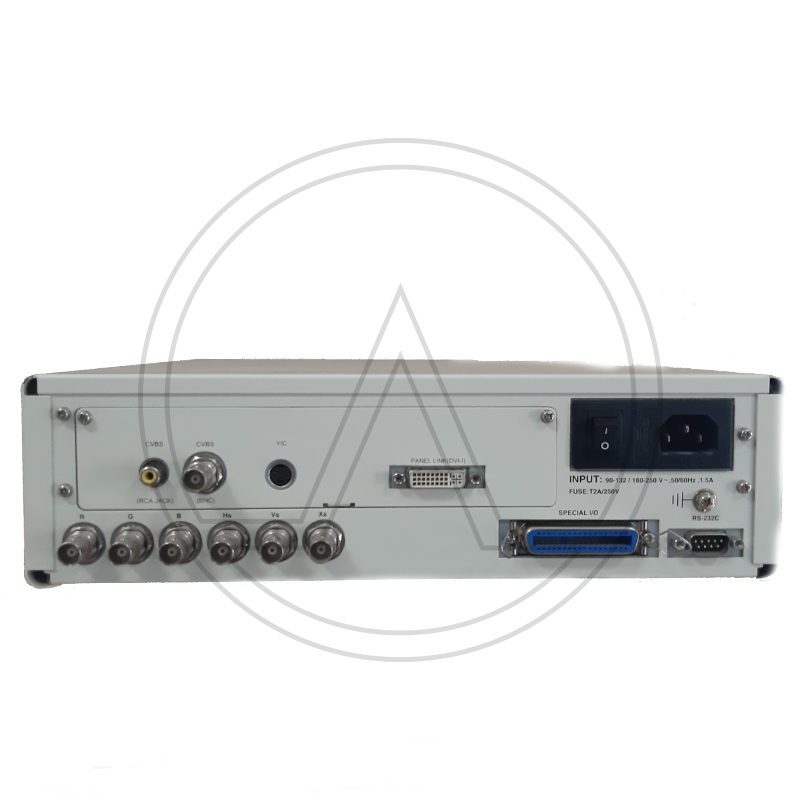

Il segnale digitale è in uscita TMDS con frequenza pixel da 25 ~ 165 MHz e risoluzione dello schermo di prova fino a UXGA. Il suo connettore DVI-I contenente segnali digitali, analogici e DDC2B soddisfa lo standard DVI DDWG. Inoltre, le scariche elettrostatiche (ESD) e le sovratensioni sono progettate per la protezione.

Per quanto riguarda le specifiche di uscita TV, l’immagine e la cromaticità di 2227/2327 soddisfano i regolamenti di NTSC / PAL / SECAM, i cui segnali di uscita includono segnale composito VBS con BNC e segnale di separazione immagine / cromaticità Y / C (Luminanza / Crominanza) con Connettore di uscita S-Video.
I generatori di pattern video Chroma 2227/2327 dispongono di file di temporizzazione avanzati e varie selezioni di pattern per aumentare l’utilizzo del prodotto e per ridurre il carico di lavoro del tecnico per l’impostazione delle operazioni. Il dispositivo di memoria NVRAM incorporato e la scheda di memoria opzionale consentono agli utenti di salvare i file di dati delle impostazioni effettuate per il richiamo. I parametri per i modelli e i tempi di uscita possono essere programmati dal PC tramite RS232C e caricati sulla scheda di memoria tramite i VPG serie 22xx, mentre le sequenze operative possono essere programmate e controllate da VPGplus su PC tramite interfaccia RS232C. VPGplus offre un ambiente operativo conveniente per gli utenti VPG. Gli utenti possono impostare i parametri VPG per i dati di temporizzazione, modello, programma e icona, ecc.
A seguito del crescente mercato dei display multimediali, la concorrenza e la domanda di qualità dei prodotti stanno diventando sempre più severi poiché i consumatori spesso richiedono e cercano pixel più alti con meno celle difettose e prodotti di visualizzazione video a basso costo prima dell’acquisto. In questa circostanza, i generatori di pattern video Chroma 2227/2327 con qualità di test ad alta risoluzione sono attualmente in grado di soddisfare le applicazioni di visualizzazione multimediale e le funzionalità sopra descritte rendono il generatore di pattern video uno strumento di test indispensabile per gli ingegneri RD e i produttori di produzione.

Caratteristiche principali:
* Frequenza pixel analogica 250 MHz
* Frequenza pixel TMDS 165 MHz
* Supporto segnale TV NTSC / PAL / SECAM
* Uscita composita S-Video / VBS
* SDTV a 2 livelli e formato HDTV a 3 livelli
* Supporto HDCP V.1.0
* Supporto della funzione Didascalie
* Supporto funzione V-Chip
* Uscita Y / Pb / Pr, Y / Cb / Cr, Y / R-Y / B-Y
* Risoluzione di un pixel
* Dimensioni del display fino a 4096×2048 max
* Immagine per il supporto del formato BMP
* DDC2B Lettura / Scrittura
* Telecomando per PC
* Memorizzazione dei dati con schede di memoria
* Supporto della calibrazione gamma
* Protezione del circuito ESD integrata
