ANRITSU ML2437A + ANRITSU MA2473A

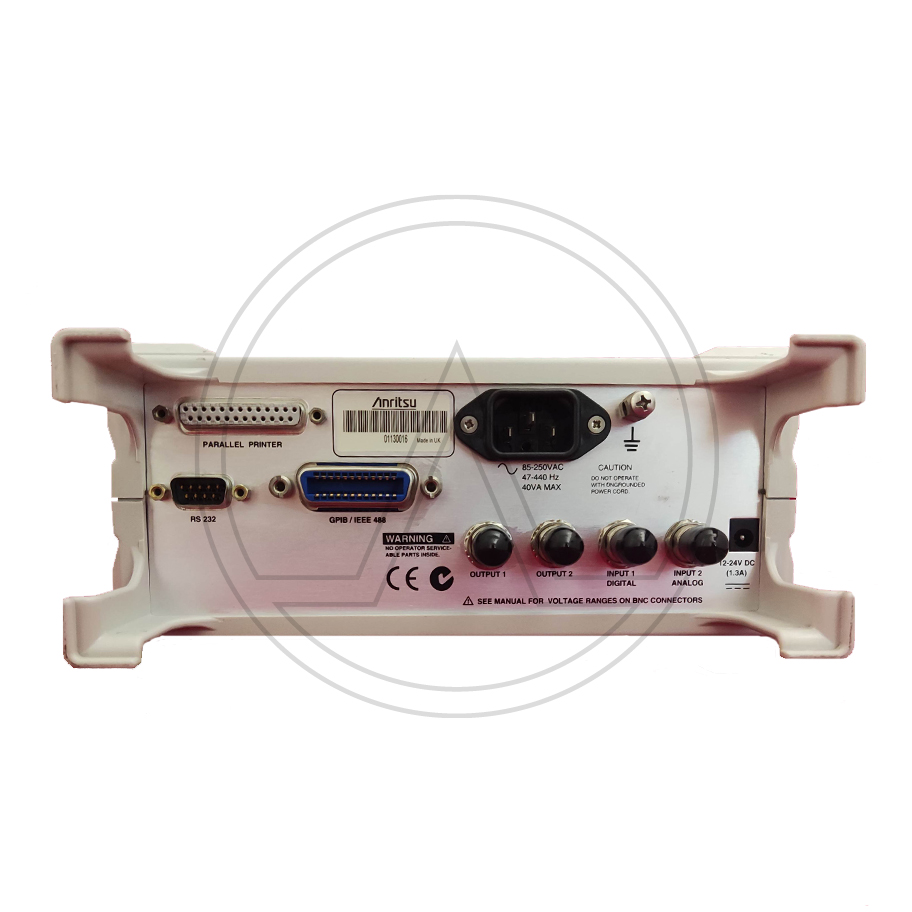

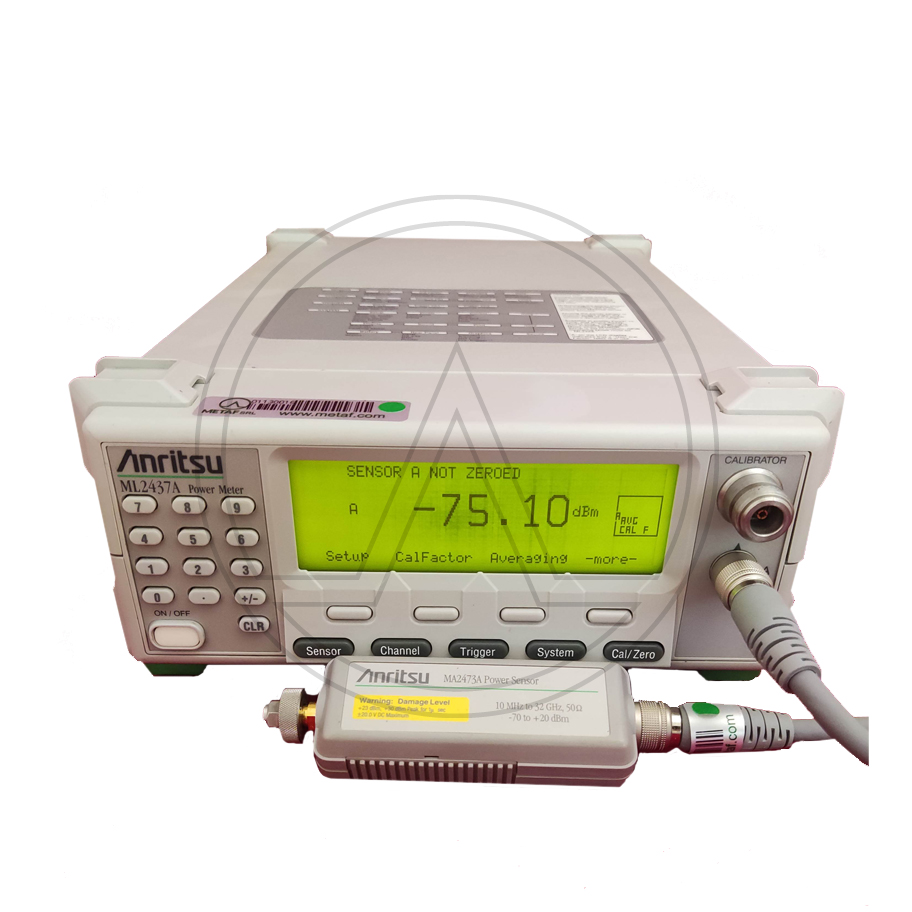

Il misuratore di potenza ML2437A combina i vantaggi della precisione del misuratore termico, della velocità del misuratore a diodi e della grafica del display del misuratore di potenza di picco. Il risultato è un singolo strumento che campiona a più di 35K al secondo e raggiunge una gamma dinamica di 90 dB con un singolo sensore. Questo strumento include la capacità di visualizzazione grafica come caratteristica standard. L’alloggiamento rinforzato e la batteria NiMH ad alta capacità opzionale offrono un’accuratezza di qualità da laboratorio alle applicazioni di assistenza sul campo. ML2437A ha un ingresso.

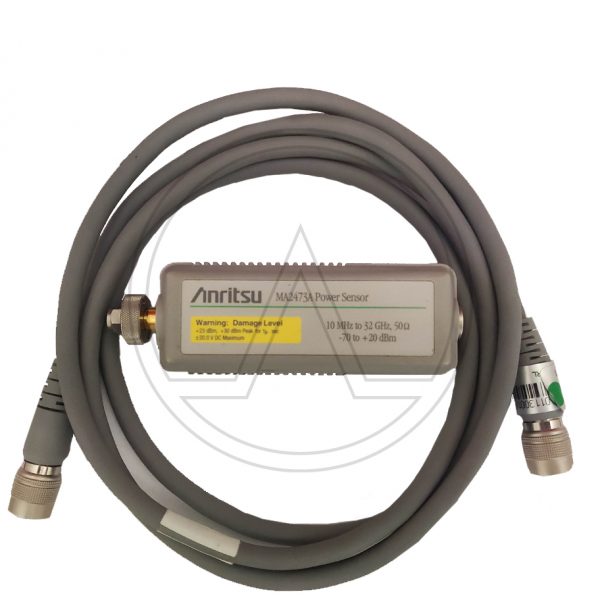

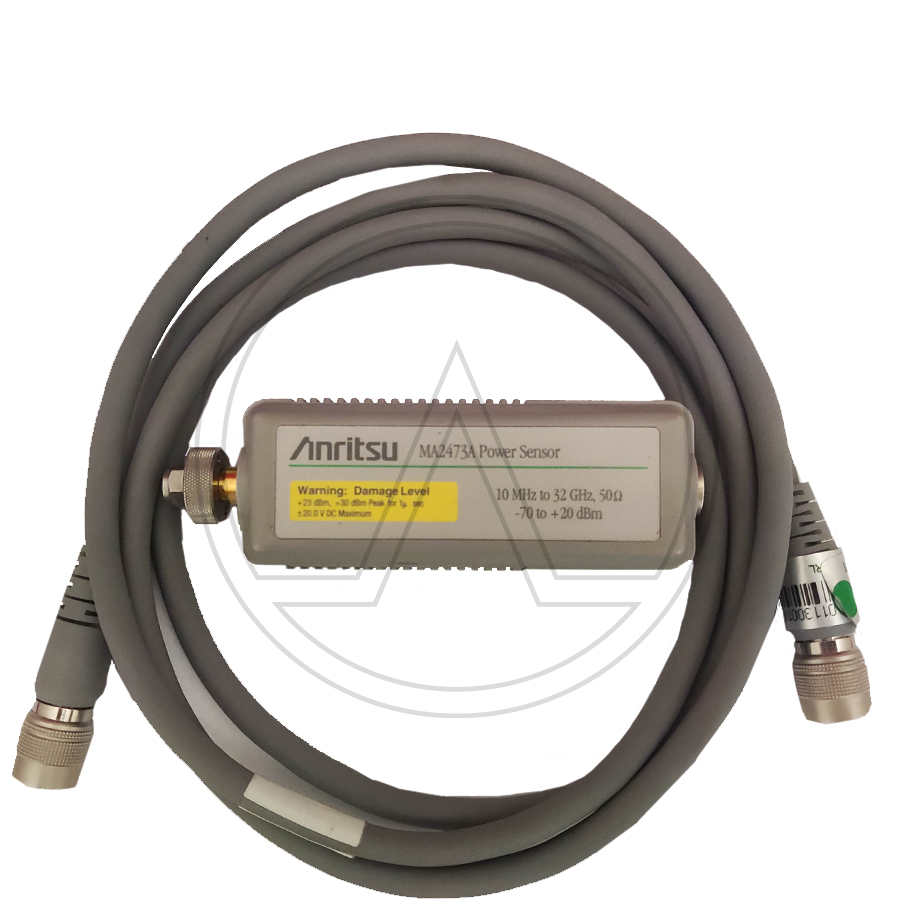

L’MA2473A è un sensore RF a 32 GHz da 0,1 Watt di Anritsu. I sensori delle apparecchiature di prova elettroniche misurano la potenza delle forme d’onda, come le forme d’onda multitono e a radiofrequenza modulata (RF). I sensori raccolgono misurazioni di modulazione altamente accurate utilizzando rilevatori di diodi.
Caratteristiche aggiuntive:

Gamma di frequenza 10 MHz – 32 GHz
Gamma dinamica da -70 a +20
ROS <1,90; 10 – 50 MHz, <1,17; 50 – 150 MHz, < 1,12; 0,15 – 2 GHz, <1,22; 2 – 12,4 GHz, <1,25; 12,4 – 18 GHz, <1,35; 18 – 32 GHz, <1,50; 32 – 40 GHz, <1,63; 40 – 50 GHz
Connettore RF tipo K (m)
Linearità del sensore 1,8%, <18 GHz
2,5%, <40 GHz
3,5%, <50 GHz
Tempo di salita-1(ms) <0.004
