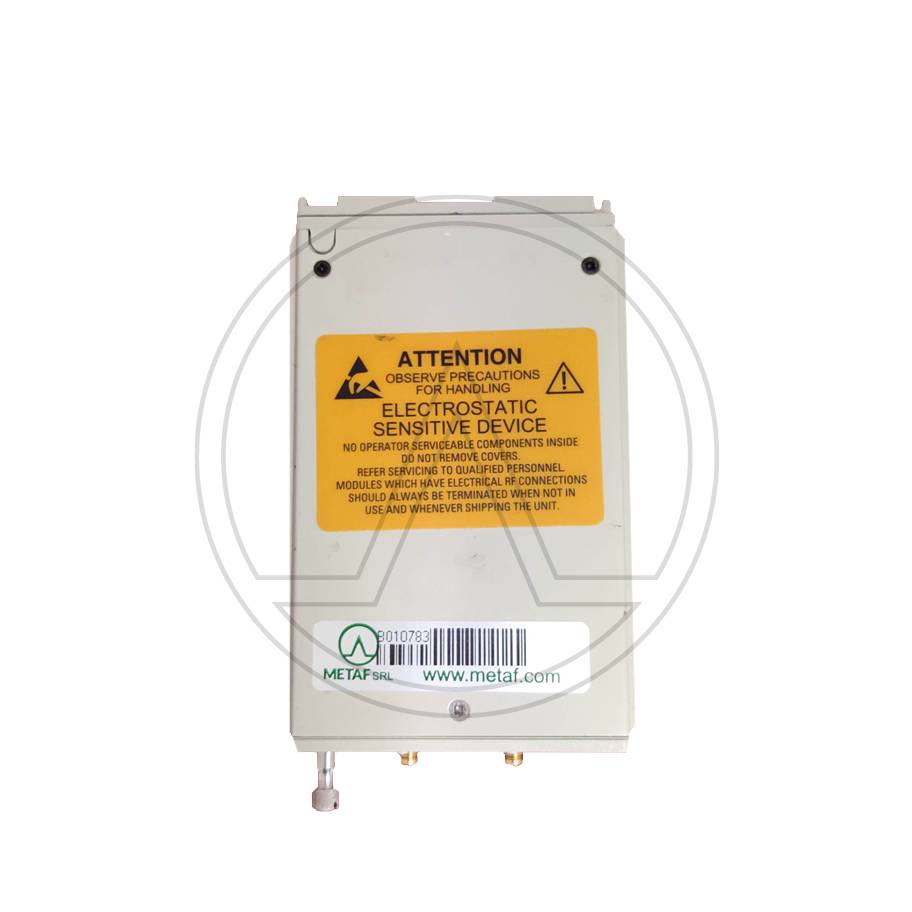

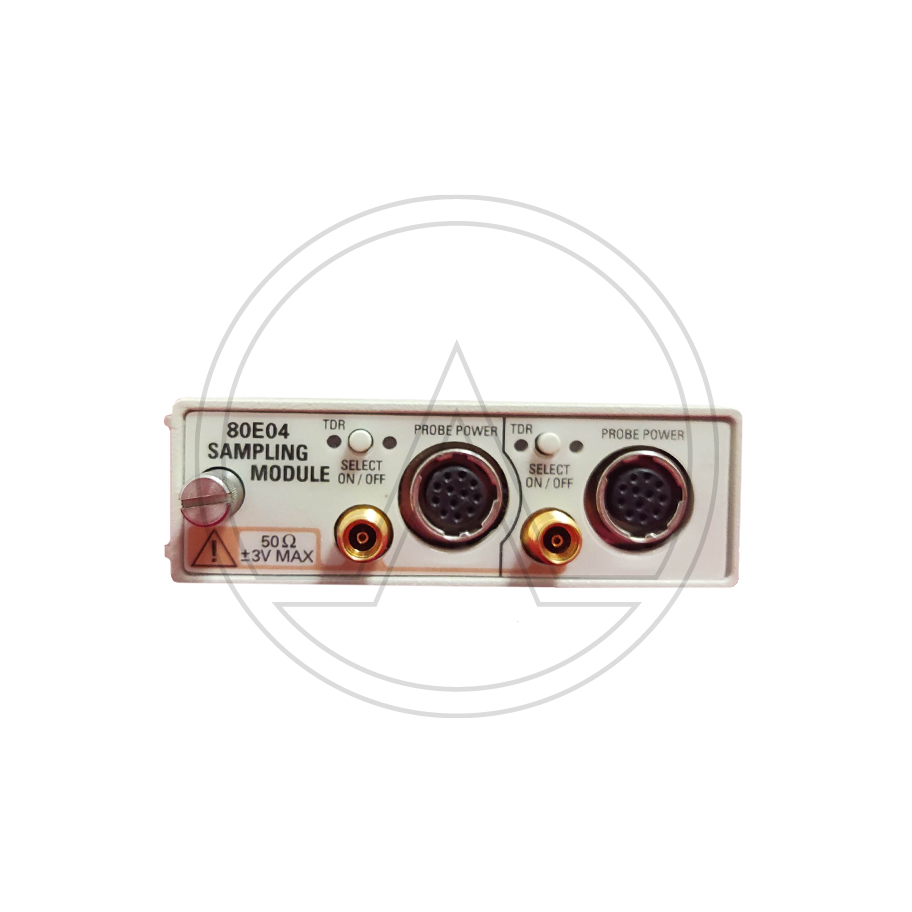

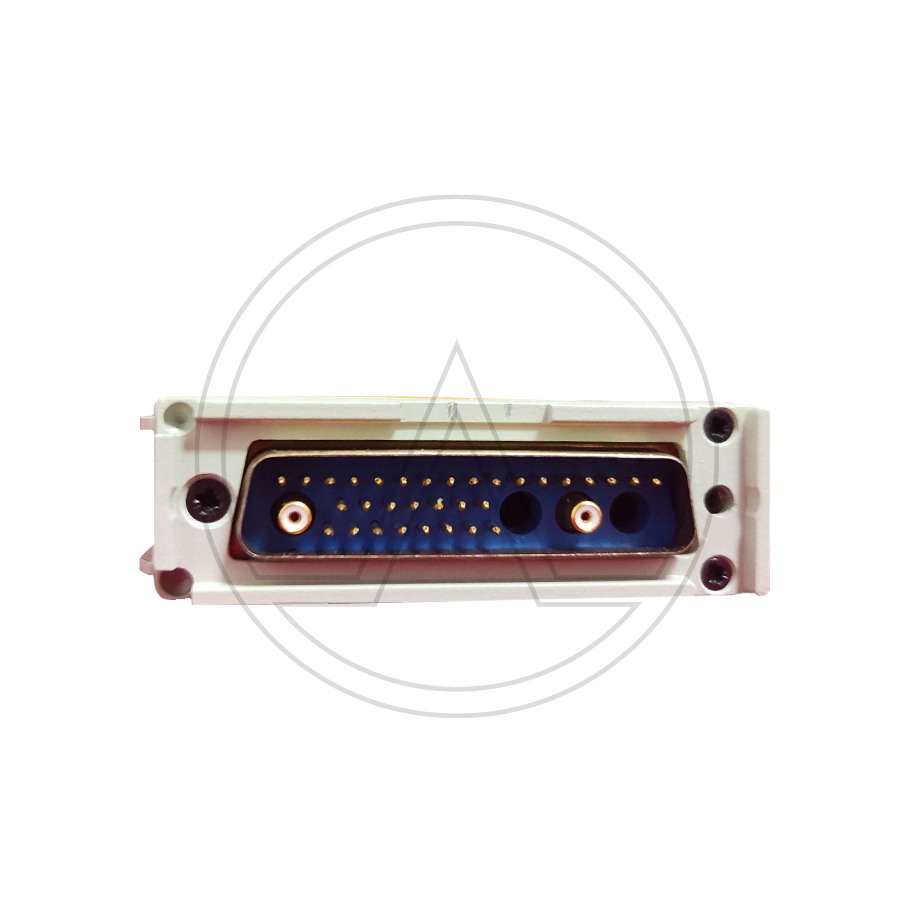

TEKTRONIX 80E04

I moduli 80E10, 80E08 e 80E04 sono moduli di campionamento Time Domain Reflectometry (TDR) a doppio canale, che forniscono fino a 12 ps di incidente e 15 ps di tempo di salita riflesso nell'80E10 (18 ps di incidente in 80E08 e 23 ps di incidente in 80E04). Ciascun canale di questi moduli è in grado di generare un passo veloce per l'uso in modalità TDR e la parte di acquisizione del modulo di campionamento monitora il passo incidente e l'eventuale energia riflessa.

La polarità del passo di ogni canale può essere selezionata indipendentemente. Ciò consente il test TDR o S-parameter di modo comune o differenziale di due linee accoppiate, oltre al test indipendente di linee isolate. La generazione di passi indipendenti per ciascun canale consente misurazioni differenziali reali, che garantiscono l'accuratezza della misurazione per i dispositivi differenziali.

L'80E10 e l'80E08 sono sistemi di campionamento remoto indipendenti da 2 metri di fattore di forma ridotto e completamente integrati, che consentono la posizione del campionatore vicino al DUT e garantiscono la migliore fedeltà del segnale. Un extender opzionale da 2 metri è disponibile per l'80E04.

I moduli caratterizzano la diafonia utilizzando i passaggi TDR per pilotare una linea (o coppia di linee per la diafonia differenziale) mentre
monitorare una seconda linea (o coppia di linee) con l'altro canale (o un altro modulo per la diafonia differenziale). La funzione “filtro” sui mainframe della serie 8200 e 8000 può essere utilizzata con misurazioni TDR o diafonia per caratterizzare le prestazioni del sistema previste con frequenze di taglio inferiori.

Tutti i moduli hanno un passo incidente indipendente e un raddrizzamento del ricevitore per rimuovere l'effetto dei dispositivi di misurazione e delle sonde, consentendo un disinserimento più rapido e semplice dei dispositivi di prova. I moduli di campionamento 80E10 forniscono un tempo di salita dell'acquisizione di 7 ps, con una larghezza di banda equivalente selezionabile dall'utente fino a 50 GHz (con impostazioni di 50, 40 e 30 GHz). La larghezza di banda di campionamento 80E08 è 30 GHz (selezionabile dall'utente con impostazioni 30 e 20 GHz) e la larghezza di banda di campionamento 80E04 è 20 GHz. Le sonde TDR differenziali a passo variabile P8018 da 20 GHz single-ended e P80318 da 18 GHz offrono prestazioni e conformità eccellenti, garantendo misurazioni del backplane e del pacchetto facili e accurate.

Quando l'utente utilizza questi moduli con il software Tektronix IConnect® TDR e VNA, può acquisire fino a 1.000.000 di punti dati e ottenere fino a 50 GHz differenziali, in modalità mista e parametri S single-ended.
